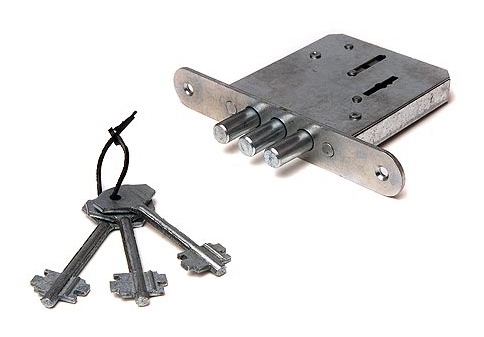

Замок врезной ЗВ8-4Н-01 (3 кл) Ижевск

Инструкция по установке и эксплуатации.

Замок устанавливается, как на левые, таки на правые двери.

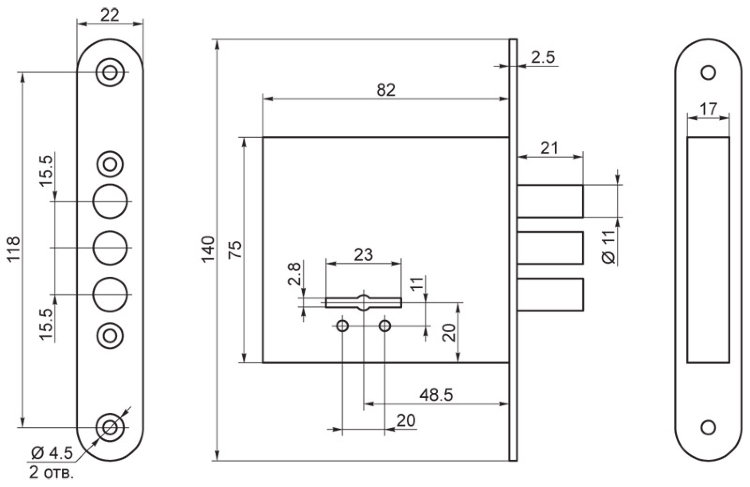

1. Разместить и вырезать паз по оси толщины двери разметом 77 х 16 мм., глубиной 85 мм.
2. Приложить замок к двери разместить и пазы под ключ с обеих сторон.
3. Вставить замок в вырезной паз и закрепить его шурупами.
4. Установить и закрепить защитно-декоративные планки с обеих сторон.
5. Разместить и вырезать паз под запорную планку на глубину 2,5 мм, для ЗВ8-4Н отверстие под засов , 12х32 глубиной 24 мм. Установить и закрепить планку шурупами. Для ЗВ8-4Н-01 отверстие 12х44 глубиной 24 мм.
6. Замок открывается и закрывается двумя полуоборотами ключа. Ключ вынимается только после второго полуоборота.
7. Гарантийный срок эксплуатации 18 месяцев со дня продажи через торговую сеть.
8. Замок ЗВ8-4Н, ЗВ8-4Н-01 соответствует ГОСТу 5089-90 класс 1.
