Резьбовая заклепка-гайка стандартный борт с рифлением19 товаров
| Арт. | Наименование | Упак. | Наличие | Опт | Розница | Купить |
|---|---|---|---|---|---|---|
| 10980 | М 4 L=10.5 (0.3-2.0) (1000шт) Кратно 1 000 шт | 1 000 шт | Временно нет | 0,87 ₽ | 0,99 ₽за шт |
шт
|
| 483 | М 4 L=11 (0.5-2.0) ( фас. 50шт) | 40 упак | 24 упак | 72,50 ₽ | 83 ₽за упак |
упак
|
| 5575 | М 4 L=11 (0.5-2.0) (2000шт) Кратно 2 000 шт | 2 000/12 000 шт | 2 000 шт | 1,35 ₽ | 1,55 ₽за шт |
шт
|
| 451 | М 4 L=11 (0.5-2.0) ( фас.200шт) | 10 упак | 3 упак | 276 ₽ | 310 ₽за упак |
упак
|
| 10864 | М 5 L=12 (0.3-2.5) (500шт) Кратно 500 шт | 500 шт | Временно нет | 0,90 ₽ | 1 ₽за шт |
шт
|
| 567 | М 5 L=13 (0.5-2.5) ( фас. 50шт) | 24 упак | 10 упак | 78 ₽ | 89 ₽за упак |
упак
|
| 553 | М 5 L=13 (0.5-2.5) ( фас.200шт) | 6 упак | 8 упак | 296 ₽ | 340 ₽за упак |
упак
|
| 5577 | М 5 L=13 (0.5-2.5) (1200шт) Кратно 1 200 шт | 1 200/7 200 шт | 1 200 шт | 1,45 ₽ | 1,65 ₽за шт |
шт
|
| 10942 | М 6 L=14.5 (0.3-2.5) (500шт) Кратно 500 шт | 500/1 000 шт | 6 000 шт | 1,20 ₽ | 1,35 ₽за шт |
шт
|
| 573 | М 6 L=15 (0.5-3.0) ( фас. 50шт) | 20 упак | 20 упак | 92,50 ₽ | 105 ₽за упак |
упак
|
| 515 | М 6 L=15 (0.5-3.0) ( фас.200шт) | 5 упак | 7 упак | 354 ₽ | 400 ₽за упак |
упак
|
| 5579 | М 6 L=15 (0.5-3.0) (1000шт) Кратно 1 000 шт | 1 000/4 000 шт | 1 000 шт | 1,74 ₽ | 2 ₽за шт |
шт
|
| 10978 | М 8 L=17 (0.5-3.5) (250шт) Кратно 250 шт | 250 шт | Временно нет | 1,97 ₽ | 2,25 ₽за шт |
шт
|
| 495 | М 8 L=18 (1.0-3.0) ( фас.50шт) | 10 упак | 14 упак | 152 ₽ | 175 ₽за упак |
упак
|
| 5581 | М 8 L=18 (1.0-3.0) (500шт) Кратно 500 шт | — | 2 500 шт | 2,93 ₽ | 3,35 ₽за шт |
шт
|
| 15661 | М 8 L=21 (3.0-6.0) (500шт) Кратно 500 шт | 500/2 000 шт | Под заказ | 3,73 ₽ | 4,25 ₽за шт |
шт
|
| 10943 | М10 L=19.5 d=12.9 (1.5-4.5) (200шт) Кратно 200 шт | 200 шт | 1 000 шт | 3,60 ₽ | 4,10 ₽за шт |
шт
|
| 487 | М10 L=21 d=13 (1.0-3.5) ( фас.20шт) | 10 упак | 14 упак | 104 ₽ | 120 ₽за упак |
упак
|
| 5583 | М10 L=21 d=13 (1.0-3.5) (200шт) Кратно 500 шт | 200/1 200 шт | 500 шт | 4,92 ₽ | 5,60 ₽за шт |
шт
|

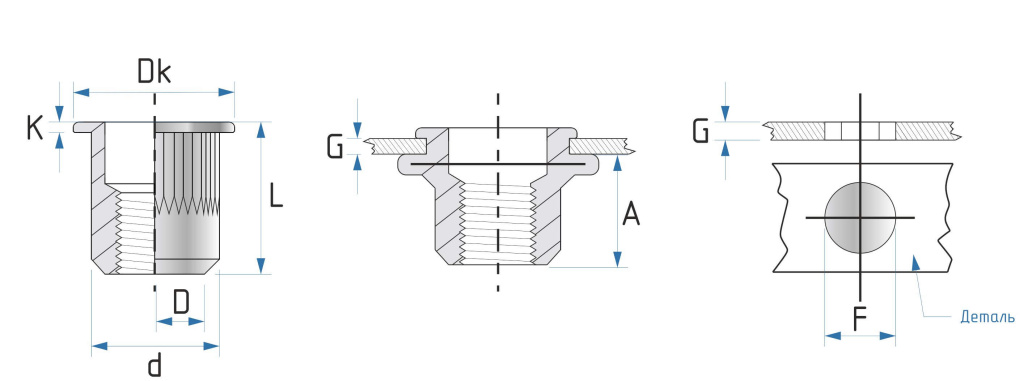

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| D | G,мм | F,мм +0,1/-0 | d,мм +0,07/-0,1 | Dк,мм | k,мм ± 0,15 | L, мм ± 0,30 | A Ref. |
|---|---|---|---|---|---|---|---|
| М3 |
0,5-1,5 1,5-2,5 |
5,00 | 4,90 | 8,00 | 0,80 |
9,00 10,00 |
6,0 |
| М4 |
0,5-2,0 2,0-3,5 |
6,00 | 5,90 | 9,00 | 0,80 |
11,00 12,00 |
6,0 |
| М5 |
0,5-2,5 2,5-4,0 |
7,00 | 6,90 | 10,00 | 1,00 |
13,00 16,50 |
7,5 8,5 |
| М6 |
0,5-3,0 3,0-5,0 |
9,00 | 8,90 | 12,30 | 1,30 |
15,00 19,50 |
9,2 10,5 |
| М8 |
1,0-3,0 3,0-6,0 |
11,00 | 10,90 | 14,50 | 1,50 |
18,00 21,00 |
11,5 |
| М10 |
1,0-3,5 3,5-6,0 |
12,00 | 11,90 | 16,00 | 1,60 |
19,00 22,00 |
11,00 |
| М10 |
1,0-3,5 3,5-6,0 |
13,00 | 12,90 | 17,00 | 1,70 |
21,00 24,00 |
13,5 |
| М12 |
1,0-4,0 4,0-6,5 |
15,00 | 14,90 | 18,80 | 1,70 |
22,00 25,00 |
13,5 14,0 |
| М12 |
1,0-4,0 4,0-7,0 |
16,00 | 15,90 | 22,00 | 2,00 |
25,00 28,00 |
15,0 16,0 |
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ(РАЗРУШАЮЩАЯ НАГРУЗКА)
|
Диаметр , D, мм |
Вырыв болта, Кн | Скручивание резьбы, Нм | Срез, ,Кн |
|---|---|---|---|
| М3 | 4.2 | 2 | 2 |
| М4 | 6.8 | 5 | 2.8 |
| М5 | 11.5 | 9 | 3.9 |
| Мб | 16.5 | 14 | 5.8 |
| М8 | 25 | 25 | 6.8 |
| М10 | 32 | 45 | 9.4 |
| М12 | 34 | 82 | 10.3 |
Резьбовая заклепка со стандартным бортом имеет набольший бортик в сравнении с другими видами заклепок с уменьшенным и потайным бортом. Этот вид борта предполагает наиболее жесткую фиксацию заклепки за счет повышенной площади прилегания бортика к плоскости детали.
Стандартный борт позволяет работать с тонколистовыми металлами. Он также позволяет максимально увеличить скорость создания эффективного резьбового соединения, в том числе и в труднодоступных местах, к которым не предъявляется высоких требований по декоративному оформлению места крепления.

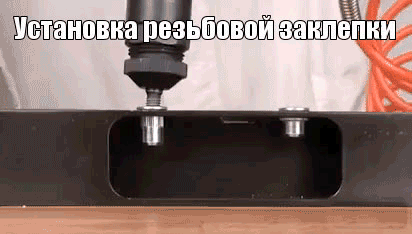

Установка резьбовой заклепки:
