Резьбовая заклепка-гайка уменьшенный борт с рифлением15 товаров
| Арт. | Наименование | Упак. | Наличие | Опт | Розница | Купить |
|---|---|---|---|---|---|---|
| 10973 | М 3 L=9 (0.3-1.5) (1000шт) Кратно 1 000 шт | 1 000 шт | Временно нет | 0,78 ₽ | 0,89 ₽за шт |
шт
|
| 5678 | М 3 L=9 (0.5-1.5) ( фас. 50шт) | 20 упак | 17 упак | 75,40 ₽ | 86 ₽за упак |
упак
|
| 5676 | М 3 L=9 (0.5-1.5) ( фас.200шт) | 10 упак | 2 упак | 275 ₽ | 310 ₽за упак |
упак
|
| 5549 | М 3 L=9 (0.5-1.5) (4000шт) Кратно 4 000 шт | 4 000/24 000 шт | Под заказ | 1,35 ₽ | 1,55 ₽за шт |
шт
|
| 10944 | М 4 L=10 (0.3-2.0) (1000шт) Кратно 1 000 шт | 1 000 шт | 4 000 шт | 1,15 ₽ | 1,30 ₽за шт |
шт
|
| 7687 | М 4 L=11 (0.5-2.0) ( фас. 50шт) | 20 упак | 18 упак | 73 ₽ | 83 ₽за упак |
упак
|
| 8333 | М 4 L=11 (0.5-2.0) ( фас.200шт) | 10 упак | 10 упак | 275 ₽ | 310 ₽за упак |
упак
|
| 5551 | М 4 L=11 (0.5-2.0) (2000шт) Кратно 2 000 шт | 2 000/12 000 шт | Временно нет | 1,35 ₽ | 1,55 ₽за шт |
шт
|
| 507 | М 5 L=11.5 (0.5-2.0) ( фас. 50шт) | 30 упак | 9 упак | 78,10 ₽ | 89 ₽за упак |
упак
|
| 521 | М 5 L=11.5 (0.5-2.0) ( фас.200шт) | 10 упак | 6 упак | 296 ₽ | 340 ₽за упак |
упак
|
| 5553 | М 5 L=11.5 (0.5-2.0) (1500шт) Кратно 1 500 шт | 1 500/9 000 шт | 1 500 шт | 1,45 ₽ | 1,65 ₽за шт |
шт
|
| 10976 | М 5 L=12 (0.3-2.5) (1000шт) Кратно 1 000 шт | 1 000 шт | Временно нет | 0,90 ₽ | 1 ₽за шт |
шт
|
| 427 | М 6 L=14 (0.5-2.5) ( фас. 50шт) | 20 упак | 10 упак | 92,50 ₽ | 105 ₽за упак |
упак
|
| 5555 | М 6 L=14 (0.5-2.5) (1000шт) Кратно 1 000 шт | 1 000/5 000 шт | 1 000 шт | 1,74 ₽ | 2 ₽за шт |
шт
|
| 10977 | М 6 L=15 (0.3-2.5) (500шт) Кратно 500 шт | 500 шт | 1 000 шт | 1,38 ₽ | 1,55 ₽за шт |
шт
|

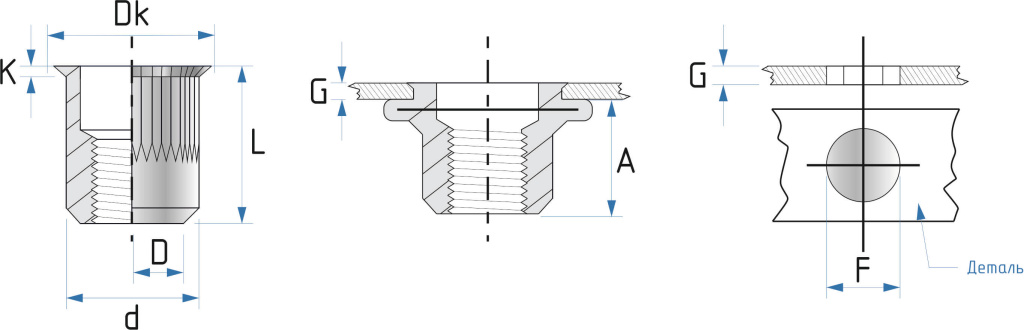

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| D | G,мм | F,мм +0,1/-0 | d,мм +0,07/-0,1 | Dк,мм | k,мм ± 0,15 | L, мм ± 0,30 | A Ref. |
|---|---|---|---|---|---|---|---|
| М3 |
0,5-1,5 1,5-2,5 |
5,00 | 4,90 | 6,20 | 0,60 |
9,00 10,00 |
6,2 |
| М4 |
0,5-2,0 2,0-4,0 |
6,00 | 5,90 | 7,20 | 0,60 |
11,00 13,00 |
7,0 |
| М5 |
0,5-2,0 2,0-3,5 |
7,00 | 6,90 | 8,20 | 0,60 |
11,50 13,00 |
7,0 |
| М6 |
0,5-2,5 2,5-5,0 |
9,00 | 8,90 | 10,30 | 0,70 |
14,00 17,00 |
8,5 |
| М8 |
0,5-3,0 3,0-5,0 |
11,00 | 10,90 | 12,20 | 0,70 |
16,50 18,50 |
10,0 |
| М10 |
1,5-3,0 3,5-6,0 |
12,00 | 11,90 | 13,00 | 0,80 |
19,50 24,00 |
12,5 |
| М10 |
0,5-3,0 3,0-6,0 |
13,00 | 12,90 | 14,20 | 0,80 |
19,50 22,00 |
12,5 |
| М12 | 1,5-3,0 | 15,0 | 14,9 | 17,50 | 0,90 | 22,00 | 14,0 |
| М12 | 1,5-3,0 | 16,0 | 15,9 | 17,60 | 0,90 | 24,20 | 16,2 |
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ (РАЗРУШАЮЩАЯ НАГРУЗКА)
|
Диаметр , D, мм |
Вырыв болта, Кн | Скручивание резьбы, Нм | Срез, Кн |
|---|---|---|---|
| М3 | 3.9 | 1 | 2 |
| М4 | 6.8 | 5 | 2.2 |
| М5 | 11.5 | 9 | 2.8 |
| Мб | 16.5 | 14 | 4.9 |
| М8 | 25 | 25 | 5.2 |
| М10 | 32 | 45 | 7.0 |
| М12 | 34 | 60 | 9.5 |
Резьбовая заклепка с Уменьшенным и Уменьшенным-потайным бортом - это один и тот же товар.
Уменьшенный борт отличается от стандартного размером бортика заклепки, что позволяет создавать «декоративные» соединения на изделиях. Уменьшенный борт имеет незначительный выступ по отношению к детали и месту монтажного отверстия, при этом характеристики и нагрузки соединения сопоставимы с другими видами бортов. В процессе вкручивания болта резьбовая заклепка не получает нагрузки на упорную кромку, а работает как обычная гайка с гровером, надежно прижимая детали.
