L, Z, V -крепеж с виброгасителем для монтажа воздуховодов

L,V,Z крепеж

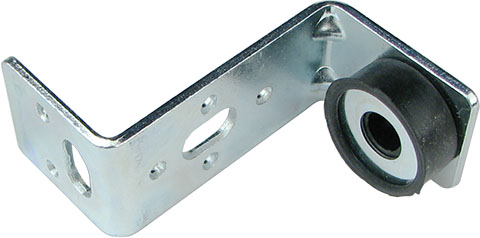

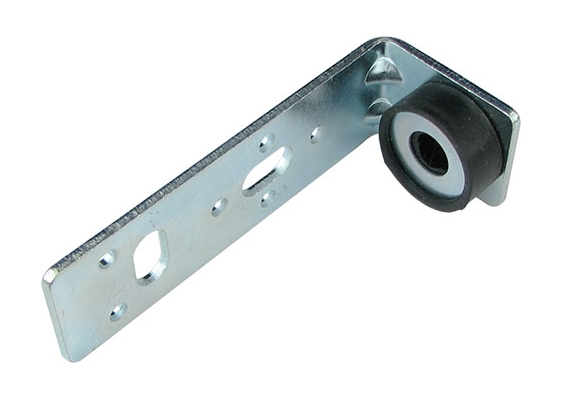

L и Z-образные кронштейны применяются для крепления прямоугольных воздуховодов. Особого отличия между этими кронштейнами нет, но Z-крепеж обычно используется при монтаже более массивных воздуховодов, так как дополнительный уголок кронштейна поддерживает корпус воздуховода снизу, тем самым с саморезов снимается часть нагрузки, а конструкции придается дополнительная жесткость.

В месте соединения кронштейна со шпилькой установлен виброгаситель для компенсации легких колебаний воздуховода и снижения уровня шума. Нагрузка на кронштейн не должна превышать 700Н, на виброгаситель – 1000Н.

V-образныe кронштейны применяются для крепления круглых воздуховодов и рассчитаны на среднюю нагрузку. Высота подвески воздуховода может регулироваться резьбовой шпилькой. К воздуховоду кронштейн крепится саморезами с пресс-шайбой или заклепками. V-образный кронштейн комплектуется виброгасителем, который предохраняет кронштейн от соприкосновения с резьбовыми шпильками.

Благодаря виброгасителю, значительно снижается уровень шума, и компенсируется вибрация воздуховода. Максимальная нагрузка на кронштейн – 230 кг.

Места расположения кронштейнов и расстояния между ними определяются согласно СНиП.



Упаковка
Z-крепёж (с виброизолятором)100 шт.
V-крепёж (с виброизолятором)100 шт.
L-крепёж (с виброизолятором)100 шт.





  • применение крепежа 1
  • применение крепежа 2
  • применение крепежа 3
  • применение крепежа 4
