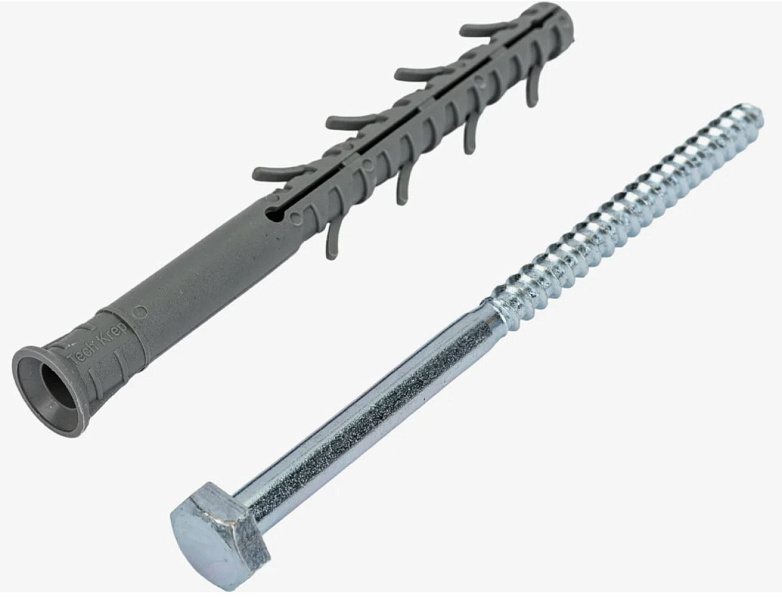

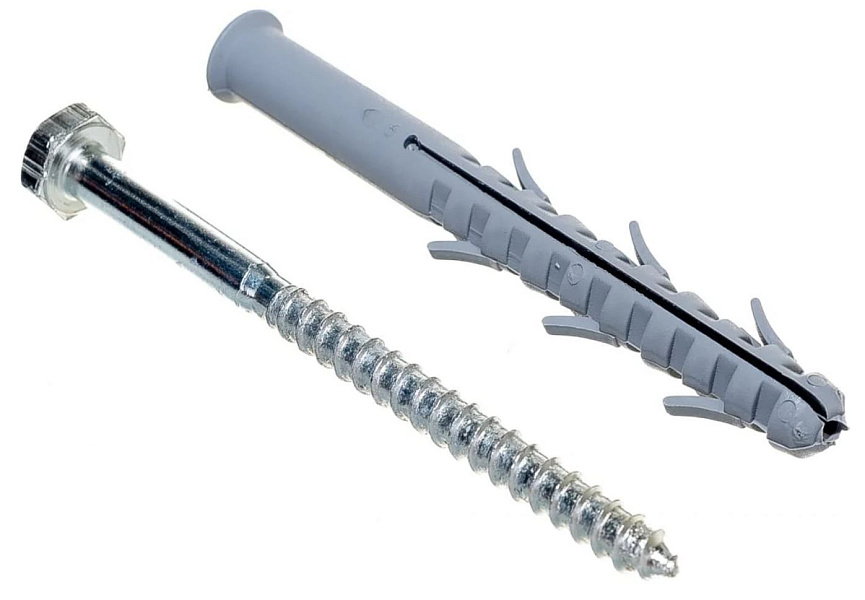

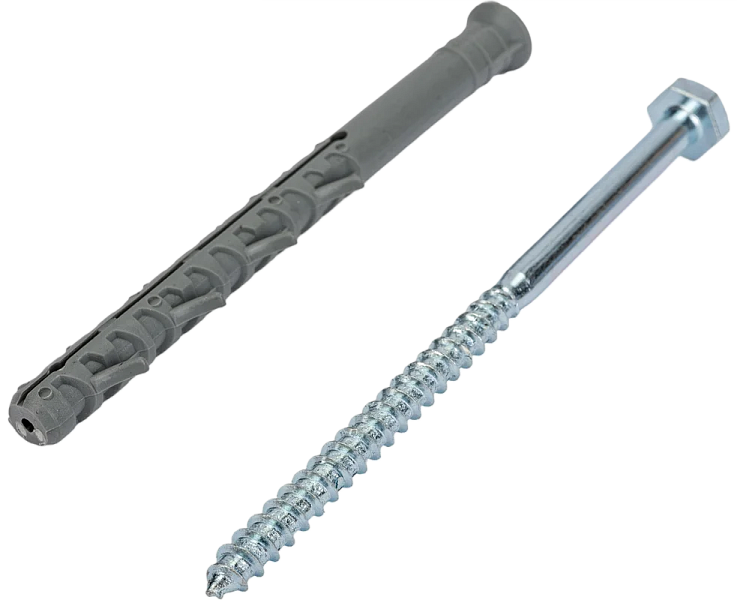

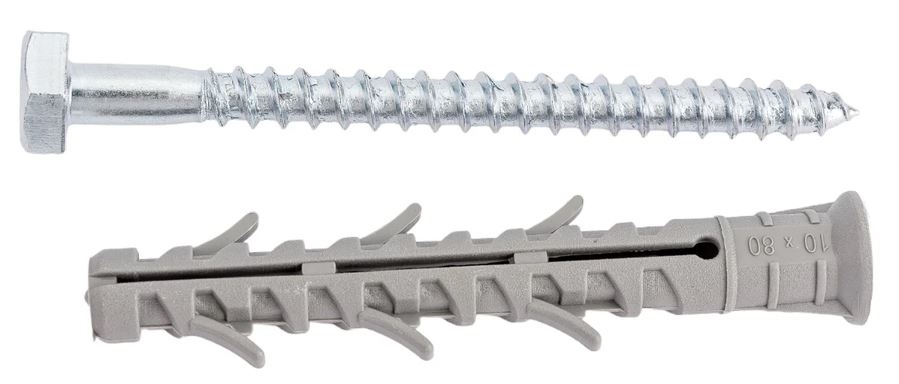

Рамный дюбель предназначен для сквозного монтажа деревянных реек, бруса, кровельных и фасадных конструкций, оконных рам, двер- ных косяков и т.д. к основаниям из бетона, полнотелого кирпича, пе- нобетона, гипсовых плит и др. Выпускается в двух вариантах — с бор- том (RDF) и без борта (RDR). Материал дюбеля — полиамид. Данный материал обладает более высокой прочностью и жесткостью по срав- нению с полиэтиленом и полипропиленом, что приводит к увеличению нагрузки на вырывание и увеличению срока службы. В то же время жесткость полиамида предъявляет более высокие требования к диа- метру просверленного отверстия. В случае использования изношен- ных сверел гильза дюбеля будет с трудом входить в просверленное отверстие. Кроме того, жесткость дюбеля из полиамида увеличивает- ся при использовании его при низких температурах, что тоже может вызвать проблемы при монтаже. Дюбель комплектуется специальным шурупом из оцинкованной стали прочностью 6,8 по DIN EN 20898 и толщиной защитного слоя не менее 40 мкм.

Технические параметры

Тип дюбеля	d диаметр / L длина (мм)	Длина распорной зоны (мм)	Минимальная глубина сквозного сверления (мм)	диаметр сверла (мм)	Максимальная полезная длина (мм)
RDF	10 / 80	65	90	10	15
	10 / 100	80	110	10	20
	10 / 120	80	130	10	40

Основание

25.30

29.00

50/700

В наличии

+50 шт +500 шт +700 шт

шт

13213

RDF 10 х 100

+50 шт +500 шт +5000 шт

Артикул:	13213
Единицы:	шт
Наличие:	434
Розничная цена:	29
Оптовая цена:	25.3
В упаковке:	50

Дюбель фасадный RDF

Описание

Технические параметры

Тип дюбеля	d диаметр / L длина (мм)	Длина распорной зоны (мм)	Минимальная глубина сквозного сверления (мм)	диаметр сверла (мм)	Максимальная полезная длина (мм)
RDF	10 / 80	65	90	10	15
	10 / 100	80	110	10	20
	10 / 120	80	130	10	40

Основание

25.30

29.00

В наличии

+50 шт +500 шт +5000 шт

шт

13215

RDF 10 х 120

+50 шт +500 шт +5000 шт

Артикул:	13215
Единицы:	шт
Наличие:	300
Розничная цена:	39
Оптовая цена:	34.4
В упаковке:	50

Дюбель фасадный RDF

Описание

Технические параметры

Тип дюбеля	d диаметр / L длина (мм)	Длина распорной зоны (мм)	Минимальная глубина сквозного сверления (мм)	диаметр сверла (мм)	Максимальная полезная длина (мм)
RDF	10 / 80	65	90	10	15
	10 / 100	80	110	10	20
	10 / 120	80	130	10	40

Основание

34.40

39.00

В наличии

+50 шт +500 шт +5000 шт

шт

13217

TSX 500 F 10 х 140

+150 шт +1500 шт +15000 шт

Артикул:	13217
Единицы:	шт
Наличие:	157
Розничная цена:	50
Оптовая цена:	43.5
В упаковке:	150

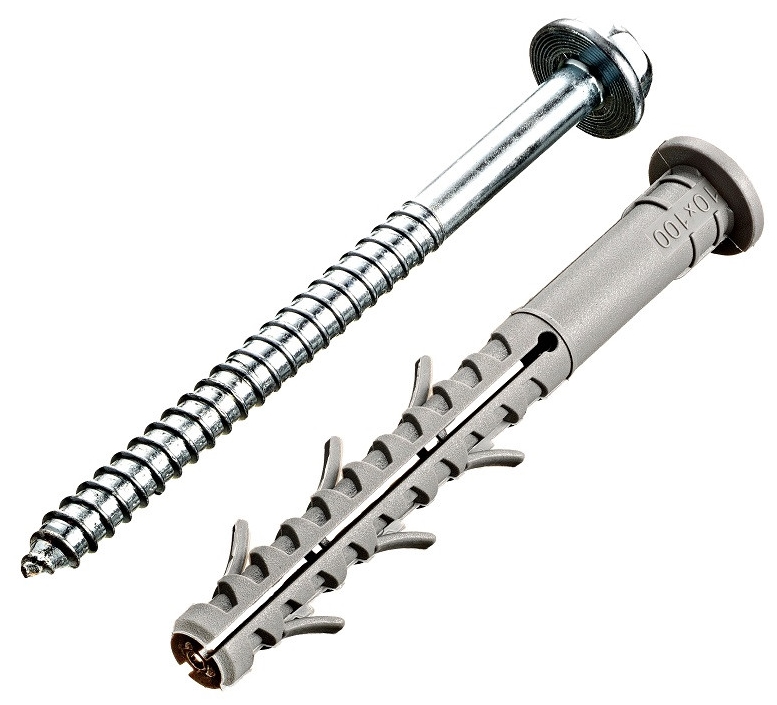

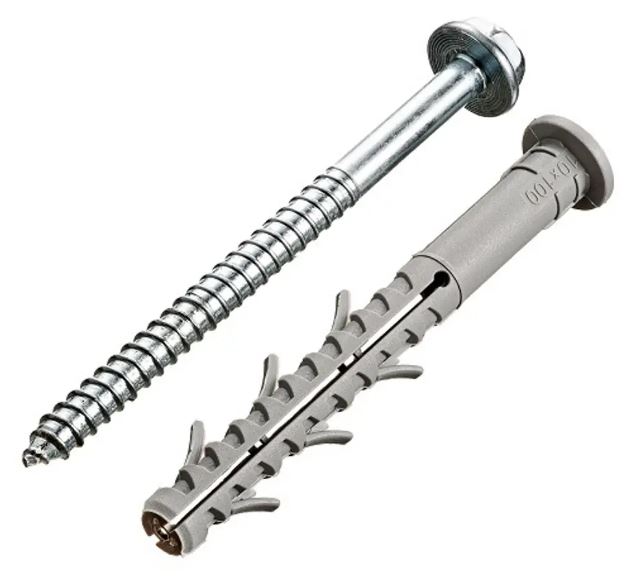

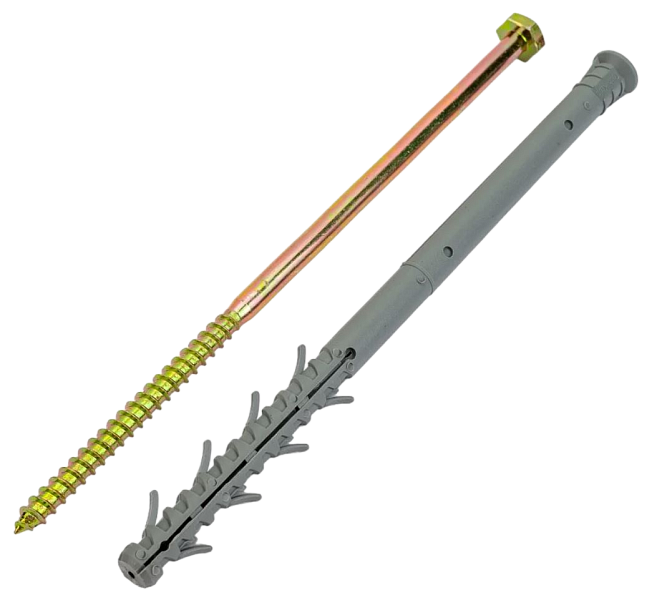

ДЮБЕЛЬ РАСПОРНЫЙ ПОЛИАМИДНЫЙ TSX Pro-F

Полиамидный ,(нейлоновый) ,распорный дюбель ,TSX Pro-F. , Шуруп из горячеоцинкованной (более 50 мкм) стали с шестигранной головкой и шлицем TORX-40.

Область применения:

крепление строительных материалов и изделий к основаниям. Для средних и высоких нагрузок.

Материал применения:

Материал:

полиамид, углеродистая сталь с электрооцинкованным защитным покрытием.

Особенности:

для установки необходимо предварительное сверление отверстия.

43.50

50.00

150

В наличии

+150 шт +1500 шт +15000 шт

шт

13219

TSX 500 F 10 х 160

+120 шт +1200 шт +12000 шт

Артикул:	13219
Единицы:	шт
Наличие:	0
Розничная цена:	60
Оптовая цена:	52.8
В упаковке:	120

Полиамидный (нейлоновый) распорный дюбель TSX Pro-F. Шуруп из горячеоцинкованной (более 50 мкм) стали с шестигранной головкой и шлицем TORX-40. Область применения: крепление строительных материалов и изделий к основаниям. Для средних и высоких нагрузок. Материал применения: тяжелый и легкий бетон, полнотелый и пустотелый керамический кирпич, силикатный кирпич, ячеисто- и керамзитобетонные блоки. Материал: полиамид, углеродистая сталь с электрооцинкованным защитным покрытием. Особенности: для установки необходимо предварительное сверление отверстия.

52.80

60.00

120

Временно отсутствует

+120 шт +1200 шт +12000 шт

шт

14179

TSX-500 F 10 х 200

+100 шт +1000 шт +10000 шт

Артикул:	14179
Единицы:	шт
Наличие:	0
Розничная цена:	72
Оптовая цена:	62.9
В упаковке:	100

ДЮБЕЛЬ РАСПОРНЫЙ ПОЛИАМИДНЫЙ TSX Pro-F

Область применения:

крепление строительных материалов и изделий к основаниям. Для средних и высоких нагрузок.

Материал применения:

Материал:

полиамид, углеродистая сталь с электрооцинкованным защитным покрытием.

Особенности:

для установки необходимо предварительное сверление отверстия.

62.90

72.00

100

Под заказ

+100 шт +1000 шт +10000 шт

шт

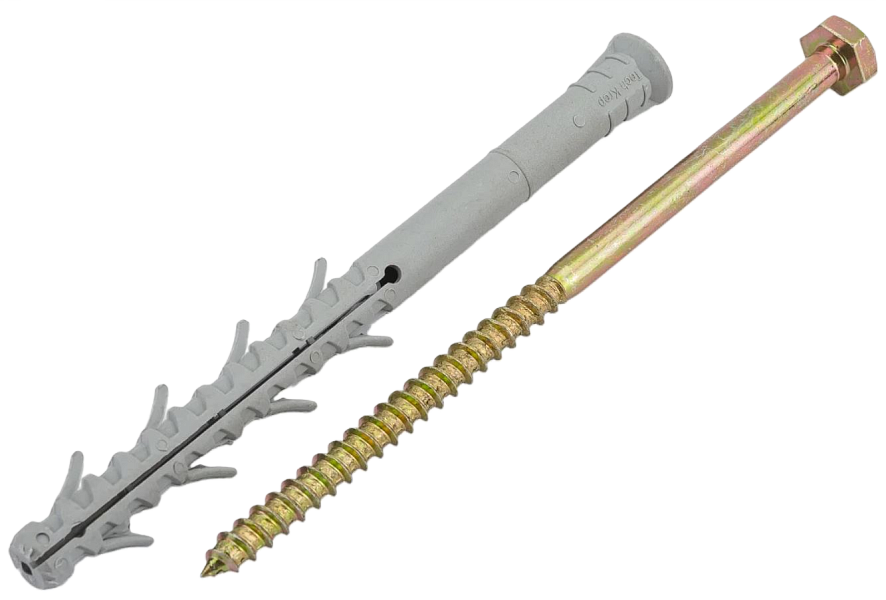

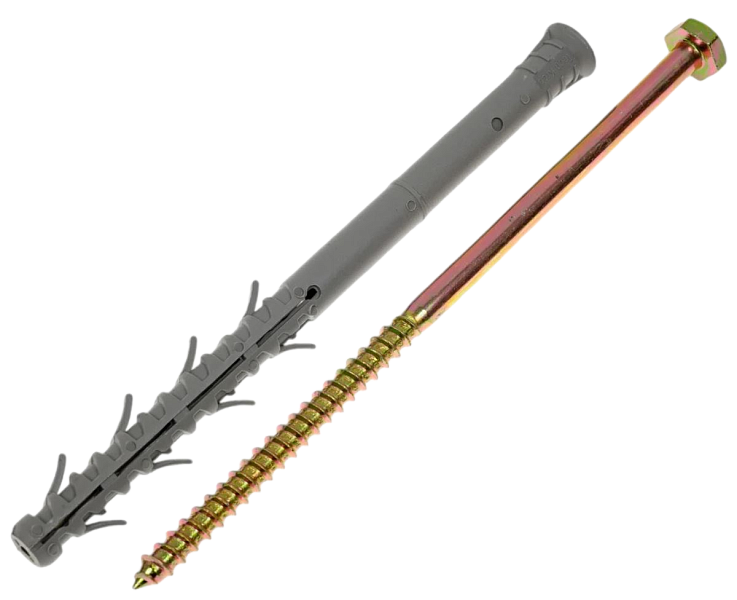

ДЮБЕЛЬ РАМНЫЙ РАСПОРНЫЙTSX-S

Область применения:

крепление строительных материалов и изделий к основаниям. Для средних нагрузок.

Материал применения:

Материал:

полиамид, углеродистая сталь с электрооцинкованным защитным покрытием.

Особенности:

для установки необходимо предварительное сверление отверстия.

Технические характеристики:

Обозначение	Размер под ключ, мм	Макс. толщина закрепляемого предмета, мм	Диаметр бурения, мм	Макс. глубина установки, мм	кол-во в упаковке, шт	Кол-во мал. упак. в пром. коробке	Расчетное усиление, кН
Обозначение	Размер под ключ, мм	Макс. толщина закрепляемого предмета, мм	Диаметр бурения, мм	Макс. глубина установки, мм	кол-во в упаковке, шт	Кол-во мал. упак. в пром. коробке	бетон В25	полн. кирп.	пуст. кирп.	Ячеист. бетон
TSX-S 8/100	10	30	8	70	100	8	1.57	0.84	-0.48	0.43
TSX-S10/80	13	10	10	50	50	14
TSX-S 10/100	13	30	10	70	50	14
TSX-S 10/120	13	50	10	70	50	14
TSX-S 10/140	13	70	10	70	50	14
TSX-S 10/160	13	90	10	70	25	14
TSX-S 10/200	13	130	10	70	25	14

Дюбель фасадный RDF

Описание

Технические параметры:

Тип дюбеля	d диаметр / L длина (мм)	Длина распорной зоны (мм)	Минимальная глубина сквозного сверления (мм)	диаметр сверла (мм)	Максимальная полезная длина (мм)
RDF	10 / 80	65	90	10	15
	10 / 100	80	110	10	20
	10 / 120	80	130	10	40

Основание

ДЮБЕЛЬ РАСПОРНЫЙ ПОЛИАМИДНЫЙ TSX Pro-F

Полиамидный (нейлоновый) распорный дюбельTSX Pro-F.
Шуруп из горячеоцинкованной (более 50 мкм) стали с шестигранной головкой и шлицем TORX-40.

Область применения:

крепление строительных материалов и изделий к основаниям. Для средних и высоких нагрузок.

Материал применения:

Материал:

полиамид, углеродистая сталь с электрооцинкованным защитным покрытием.

Особенности:

для установки необходимо предварительное сверление отверстия.

Технические характеристики:

Обозначение	Размер под ключ, мм	Макс. толщина закрепляемого предмета, мм	Диаметр бурения, мм		Макс. глубина установки, мм	кол-во в упаковке, шт	Кол-во мал. упак. в пром. коробке	Расчетное усиление, кН
Обозначение	Размер под ключ, мм	Макс. толщина закрепляемого предмета, мм	Бетон	Газобетон	Макс. глубина установки, мм	кол-во в упаковке, шт	Кол-во мал. упак. в пром. коробке	бетон В25	полн. кирп.	пуст. кирп.	Ячеист. бетон
TSX-PRO 10/80	13	30	10	9	50	50	14	4.00	1.72	-	0.71
TSX-PRO 10/100	13	30	10	9	70	50	14
TSX-PRO 10/120	13	50	10	9	70	50	14
TSX-PRO 10/140	13	70	10	9	70	50	14
TSX-PRO 10/160	13	90	10	9	70	25	14
TSX-PRO 10/160	13	130	10	9	70	25	14
