Саморез din 7983 А2 полупотайная гл. крестовой шлиц сталь А2

Подбор параметров
Тип крепежа
Специальные предложения:

Сортировать:


DIN 7983 (ISO 7051)


Саморез din 7983 iso 7051

Шуруп (саморез) с полупотайной головкой и крестообразным шлицем.

Близкие аналоги ГОСТ: ГОСТ 1146-80, ГОСТ 10620-80, ГОСТ 11651-80.

Аналоги (ISO, DIN, EN ISO):

Стандарт

Наименование

Примечание

ISO 7051

Шуруп (саморез) с полупотайной головкой и прямым шлицем

Основное отличие в высоте и диаметре головки. В стандарте ISO 7051 высота головки выше аналогичного показателя в DIN 798.

DIN 7983 (ISO 7051)

Шуруп (саморез) с полупотайной головкой и крестообразным шлицем

Основное отличие в форме шлица. В стандарте DIN 7983 (ISO 7051) — крестообразный шлиц, в DIN 7973 (ISO1483) — прямой шлиц.

EN ISO 14587

Шуруп (саморез) с полупотайной головкой и с отверстием под ключ  TORX

Основное отличие в форме шлица. В стандарте EN ISO 14587 отверстие под ключ TORX, в DIN 7973 (ISO1483) — прямой шлиц.

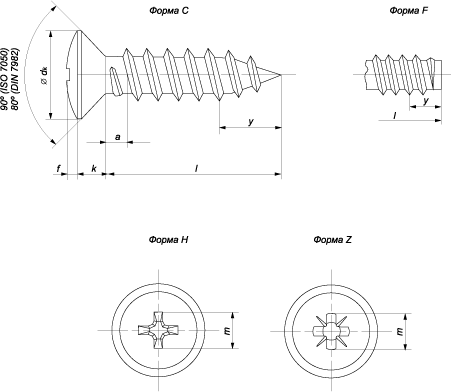

DIN 7983 (ISO 7051):

Параметры шурупа (самореза)

Номинальный диаметр резьбы

ST 2,2

ST 2,9

ST 3,5

ST 4,2

ST 4,8

ST 5,5

ST 6,3

ST8

ST 9,5

Шаг резьбы, P

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

a, макс.

0,8

1,1

1,3

1,4

1,6

1,8

1,8

2,1

2,1

f

0,5

0,7

0,8

1

1,2

1,3

1,4

2

2,3

dk, макс.

ISO 7051

3,8

5,5

7,3

8,4

9,3

10,3

11,3

15,8

18,3

DIN 7983

4,3

5,5

6,8

8,1

9,5

10,8

12,4

-

-

k, макс.

ISO 7051

1,1

1,7

2,35

2,6

2,8

3

3,15

4,65

5,25

DIN 7983

1,3

1,7

2,1

2,5

3

3,4

3,8

-

-

m

Форма H

2,2

3,4

4,8

5,2

5,4

6,7

7,3

9,6

10,4

Форма Z

2,2

3,3

4,8

5,2

5,6

6,6

7,2

9,5

10,4

y

Форма C

2

2,6

3,2

3,7

4,3

5

6

7,5

8

Форма F

1,6

2,1

2,5

2,8

3,2

3,6

3,6

4,2

4,2

Номинальная длина l

мин.

4,5

6,5

9,5

9,5

9,5

13

13

16

19

макс.

16

19

25

32

32

38

38

50

50

Все параметры в таблице указаны в мм.
