Резьбовая заклепка-гайка нержавеющая сталь AISI 304

ЗАКЛЁПКА РЕЗЬБОВАЯ, ЦИЛИНДРИЧЕСКАЯ С НАСЕЧКАМИ, СТАНДАРТНЫЙ БОРТ, НЕРЖАВЕЙКА

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

D	G,мм	F,мм +0,1/-0	d,мм +0,07/-0,1	Dк,мм	k,мм ± 0,15	L, мм ± 0,30	A Ref.
М3	0,5-1,5	5,00	4,90	8,00	0,80	10,00	6,0
М4	0,5-2,0 2,0-3,5	6,00	5,90	9,00	0,80	11,00 13,00	6,0
М5	0,5-2,5 2,5-4,5	7,00	6,90	10,00	1,00	13,00 16,50	7,5 8,5
М6	0,5-3,0 3,0-5,5	9,00	8,90	12,30	1,30	15,00 19,50	9,2 10,5
М8	1,0-3,5 3,0-6,0	11,00	10,90	14,50	1,50	18,00 21,00	11,5
М10	1,0-3,5 3,5-6,0	12,00	11,90	16,00	1,60	19,00 22,00	11,00
М10	1,0-3,5 3,5-6,0	13,00	12,90	17,00	1,70	21,00 24,00	13,5
М12	1,0-4,0 4,0-6,5	15,00	14,90	18,80	1,70	22,00 25,00	13,5 14,0
М12	1,0-4,0 4,0-7,0	16,00	15,90	22,00	2,00	25,00 28,00	15,0 16,0

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ(РАЗРУШАЮЩАЯ НАГРУЗКА)

Диаметр , D, мм	Вырыв болта, Кн	Скручивание резьбы, Нм	Срез, ,Кн
М3	4.2	2	2
М4	6.8	5	2.8
М5	11.5	9	3.9
Мб	16.5	14	5.8
М8	25	25	6.8
М10	32	45	9.4
М12	34	82	10.3

Резьбовая заклепка (заклепка-гайка) из нержавеющей стали конструктивно соответствует обычной резьбовой заклепке, но при этом не образует гальванапару с медными элементами (согласно таблице «Электрохимические пары и соединений между ними»). Она используется в агрессивных средах, обладает большей сопротивляемостью коррозии в присутствии электрических токов. Имеет широкое применение в станкостроении, оборудовании для пищевой промышленности, электротехнике и осветительных приборах.

Легирование стали обеспечивает повышенную стойкость к атмосферной, химической и иных видов коррозий. Хром образует на поверхности стали оксидные пленки и приводит ее в пассивное состояние. Устойчивость нержавеющих сталей к коррозии также повышается за счет однородности и небольшого содержания вредных примесей.

Изделия из нержавеющей стали крепятся метизами из нержавейки.

ЗАКЛЁПКА РЕЗЬБОВАЯ, ЦИЛИНДРИЧЕСКАЯ С НАСЕЧКАМИ, УМЕНЬШЕННЫЙ БОРТ, НЕРЖАВЕЙКА

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

D	G,мм	F,мм +0,1/-0	d,мм +0,07/-0,1	Dк,мм	k,мм ± 0,15	L, мм ± 0,30	A Ref.
М3	0,5-2,0	5,00	4,90	6,20	0,60	9,00	6,2
М4	0,5-2,0 2,0-4,0	6,00	5,90	7,20	0,60	10,50 13,00	7,0
М5	0,5-2,0 2,0-3,5	7,00	6,90	8,20	0,60	11,50 13,00	7,0
М6	0,5-2,5 2,5-5,0 4,0-6,0	9,00	8,90	10,30	0,70	14,00 16,00 17,00	8,5
М8	0,5-3,0 3,0-5,0	11,00	10,90	12,20	0,70	16,50 18,50	10,0
М10	1,0-3,5 3,5-6,0	12,00	11,90	13,00	0,80	19,00 24,00	12,5
М10	1,0-4,0 3,0-6,0	13,00	12,90	14,20	0,80	19,50 22,00	12,5
М12	1,5-3,0	15,0	14,9	17,50	0,90	22,00	14,0
М12	1,5-3,0	16,0	15,9	17,60	0,90	24,20	16,2

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ (РАЗРУШАЮЩАЯ НАГРУЗКА)

Диаметр , D, мм	Вырыв болта, Кн	Скручивание резьбы, Нм	Срез, Кн
М3	3.9	1	2
М4	6.8	5	2.2
М5	11.5	9	2.8
Мб	16.5	14	4.9
М8	25	25	5.2
М10	32	45	7.0
М12	34	60	9.5

Резьбовая заклепка (заклепка-гайка) из нержавеющей стали конструктивно соответствует обычной резьбовой заклепке, но при этом не образует гальванапару с медными элементами (согласно таблице «Электрохимические пары и соединений между ними»). Она используется в агрессивных средах, обладает большей сопротивляемостью коррозии в присутствии электрических токов. Имеет широкое применение в станкостроении, оборудовании для пищевой промышленности, электротехнике и осветительных приборах.

Легирование стали обеспечивает повышенную стойкость к атмосферной, химической и иных видов коррозий. Хром образует на поверхности стали оксидные пленки и приводит ее в пассивное состояние. Устойчивость нержавеющих сталей к коррозии также повышается за счет однородности и небольшого содержания вредных примесей.

Изделия из нержавеющей стали крепятся метизами из нержавейки.

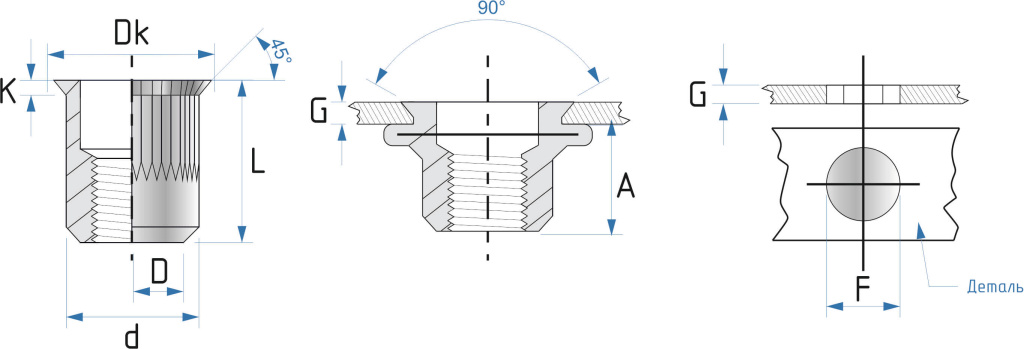

ЗАКЛЁПКА РЕЗЬБОВАЯ, ЦИЛИНДРИЧЕСКАЯ С НАСЕЧКАМИ, ПОТАЙНОЙ БОРТ, НЕРЖАВЕЙКА

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

D	G,мм	F,мм +0,1/-0	d,мм +0,07/-0,1	Dк,мм	k,мм ± 0,15	L, мм ± 0,30	A Ref.
M3	0,5-2,0	5,00	4,90	7,60	1,50	10,00
М4	1,0-3,0 3,0-4,5	6,00	5,90	9,00	1,50	12,00 14,00	6,5
М5	1,5-3,5 3,5-5,0	7,00	6,90	10,00	1,50	13,00 16,50	7,5
М6	1,5-4,0 4,0-5,5	9,00	8,90	12,00	1,50	15,50 19,00	9,0
М8	2,0-4,5 4,5-7,0	11,00	10,90	14,00	1,50	18,50 20,00	11,0
М10	2,0-5,0 4,5-7,5	12,00	11,90	15,00	1,50	19,00 24,00	13,0
М10	2,0-5,0 4,5-7,5	13,00	12,90	16,00	1,50	21,00 24,00	16,5

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ (РАЗРУШАЮЩАЯ НАГРУЗКА)

Диаметр , D, мм	Вырыв болта, Кн	Скручивание резьбы, Нм	Срез, Кн
М3	3.9	1	2
М4	6.8	5	2.2
М5	11.5	9	2.8
Мб	16.5	14	4.9
М8	25	25	5.2
М10	32	45	7.0
М12	34	60	9.5

Резьбовая заклепка с потайным бортом из нержавеющей стали функционально соответствует обычной резьбовой заклепке с потайным бортом. Борт отличается от стандартного и уменьшенного бортов особой конусообразной формой для создания надежного малозаметного соединения. Монтаж осуществляется в заранее подготовленное монтажное отверстие. С детали снимается фаска и при помощи зиньковки создается конусное углубление для посадки, что позволяет создать практически единую плоскость детали с готовым резьбовым соединением.

Легирование стали обеспечивает повышенную стойкость к атмосферной, химической и иных видов коррозий. Хром образует на поверхности стали оксидные пленки и приводит ее в пассивное состояние. Устойчивость нержавеющих сталей к коррозии также повышается за счет однородности и небольшого содержания вредных примесей.

Изделия из нержавеющей стали крепятся метизами из нержавейки.
