Стопорные кольца на вал гост 13942 / din 471

Подбор параметров
Тип крепежа
Стандарт
Диаметр
Покрытие
Толщина
Розничная цена
От
До
0.43
29.07
57.72
86.36
115
Распродажа:
Страницы: 1 2 След. Все

Арт Наименование Опт Розница В упаковке Наличие Купить Ед
А4х0.4 гост 13942

А4х0.4 гост 13942
Артикул: 6965
Единицы: шт
Наличие: 42
Розничная цена: 0.43
Оптовая цена: 0.38
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
0.38
0.43
1000 В наличии шт
А5х0.6 1.4122 гост 13942

А5х0.6 1.4122 гост 13942
Артикул: 16442
Единицы: шт
Наличие: 0
Розничная цена: 83
Оптовая цена: 72.5
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
72.50
83.00
1/1 Под заказ
шт
А5х0.6 гост 13942

А5х0.6 гост 13942
Артикул: 6967
Единицы: шт
Наличие: 822
Розничная цена: 0.96
Оптовая цена: 0.84
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
0.84
0.96
1000 В наличии шт
А6х0.7 гост 13942

А6х0.7 гост 13942
Артикул: 6969
Единицы: шт
Наличие: 1261
Розничная цена: 1.25
Оптовая цена: 1.09
В упаковке: 100/1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.09
1.25
100/1000 В наличии шт
А7х0.8 1.4122 гост 13942

А7х0.8 1.4122 гост 13942
Артикул: 16440
Единицы: шт
Наличие: 0
Розничная цена: 36
Оптовая цена: 32
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
32.00
36.00
1/1 Под заказ
шт
А7х0.8 гост 13942

А7х0.8 гост 13942
Артикул: 6971
Единицы: шт
Наличие: 449
Розничная цена: 1.85
Оптовая цена: 1.64
В упаковке: 500
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.64
1.85
500 В наличии шт
А8х1.0 гост 13942

А8х1.0 гост 13942
Артикул: 6973
Единицы: шт
Наличие: 860
Розничная цена: 1.3
Оптовая цена: 1.15
В упаковке: 100/1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.15
1.30
100/1000 В наличии шт
А9х1.0 1.4122 din 471

А9х1.0 1.4122 din 471
Артикул: 15607
Единицы: шт
Наличие: 0
Розничная цена: 99
Оптовая цена: 87
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
87.00
99.00
1/1 Под заказ
шт
А9х1.0 гост 13942

А9х1.0 гост 13942
Артикул: 6975
Единицы: шт
Наличие: 6
Розничная цена: 1.15
Оптовая цена: 1.03
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.03
1.15
1/1 В наличии
шт
А10х1.0 1.4122 гост 13942 / din 471

А10х1.0 1.4122 гост 13942 / din 471
Артикул: 12667
Единицы: шт
Наличие: 0
Розничная цена: 100
Оптовая цена: 89.9
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
89.90
100.00
1/1 Под заказ
шт
А10х1.0 гост 13942

А10х1.0 гост 13942
Артикул: 6977
Единицы: шт
Наличие: 576
Розничная цена: 1.45
Оптовая цена: 1.28
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.28
1.45
1000 В наличии шт
А11х1.0 1.4122 гост 13942

А11х1.0 1.4122 гост 13942
Артикул: 16444
Единицы: шт
Наличие: 0
Розничная цена: 105
Оптовая цена: 94.3
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
94.30
105.00
1/1 Под заказ
шт
А11х1.0 гост 13942

А11х1.0 гост 13942
Артикул: 6979
Единицы: шт
Наличие: 892
Розничная цена: 1.65
Оптовая цена: 1.45
В упаковке: 500/1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.45
1.65
500/1000 В наличии шт
А12х1.0 1.4122 гост 13942

А12х1.0 1.4122 гост 13942
Артикул: 16446
Единицы: шт
Наличие: 0
Розничная цена: 105
Оптовая цена: 94.3
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
94.30
105.00
1/1 Под заказ
шт
А12х1.0 гост 13942

А12х1.0 гост 13942
Артикул: 6981
Единицы: шт
Наличие: 458
Розничная цена: 2.65
Оптовая цена: 2.32
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
2.32
2.65
1000 В наличии шт
А13х1.0 1.4122 гост 13942

А13х1.0 1.4122 гост 13942
Артикул: 16448
Единицы: шт
Наличие: 0
Розничная цена: 110
Оптовая цена: 98.6
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
98.60
110.00
1/1 Под заказ
шт
А13х1.0 гост 13942

А13х1.0 гост 13942
Артикул: 6983
Единицы: шт
Наличие: 353
Розничная цена: 1.95
Оптовая цена: 1.71
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.71
1.95
1000 В наличии шт
А14х1.0 1.4122 гост 13942

А14х1.0 1.4122 гост 13942
Артикул: 16450
Единицы: шт
Наличие: 0
Розничная цена: 110
Оптовая цена: 98.6
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
98.60
110.00
1/1 Под заказ
шт
А14х1.0 гост 13942

А14х1.0 гост 13942
Артикул: 6985
Единицы: шт
Наличие: 202
Розничная цена: 1.85
Оптовая цена: 1.64
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.64
1.85
1000 В наличии шт
А15х1.0 1.4122 гост 13942

А15х1.0 1.4122 гост 13942
Артикул: 16452
Единицы: шт
Наличие: 0
Розничная цена: 115
Оптовая цена: 100
В упаковке: 1/1
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
100.00
115.00
1/1 Под заказ
шт
А15х1.0 гост 13942

А15х1.0 гост 13942
Артикул: 6987
Единицы: шт
Наличие: 512
Розничная цена: 2.3
Оптовая цена: 2.03
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
2.03
2.30
1000 В наличии шт
А16х1.0 гост 13942

А16х1.0 гост 13942
Артикул: 6989
Единицы: шт
Наличие: 321
Розничная цена: 2.7
Оптовая цена: 2.36
В упаковке: 1000/200
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
2.36
2.70
1000/200 В наличии шт
А17х1.2 гост 13942

А17х1.2 гост 13942
Артикул: 6991
Единицы: шт
Наличие: 293
Розничная цена: 2.25
Оптовая цена: 1.96
В упаковке: 1000/500
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
1.96
2.25
1000/500 В наличии шт
А18х1.2 гост 13942

А18х1.2 гост 13942
Артикул: 6993
Единицы: шт
Наличие: 85
Розничная цена: 3.65
Оптовая цена: 3.19
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
3.19
3.65
1000 В наличии шт
А19х1.2 гост 13942

А19х1.2 гост 13942
Артикул: 6995
Единицы: шт
Наличие: 846
Розничная цена: 3.65
Оптовая цена: 3.19
В упаковке: 1000/100
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
3.19
3.65
1000/100 В наличии шт
А20х1.2 гост 13942

А20х1.2 гост 13942
Артикул: 6997
Единицы: шт
Наличие: 83
Розничная цена: 4.45
Оптовая цена: 3.92
В упаковке: 1000
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
3.92
4.45
1000 В наличии шт
А22х1.2 гост 13942

А22х1.2 гост 13942
Артикул: 6999
Единицы: шт
Наличие: 368
Розничная цена: 4.95
Оптовая цена: 4.35
В упаковке: 500
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
4.35
4.95
500 В наличии шт
А23х1.2 гост 13942

А23х1.2 гост 13942
Артикул: 7001
Единицы: шт
Наличие: 504
Розничная цена: 4.95
Оптовая цена: 4.35
В упаковке: 500
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
4.35
4.95
500 В наличии шт
А24х1.2 гост 13942

А24х1.2 гост 13942
Артикул: 7003
Единицы: шт
Наличие: 206
Розничная цена: 6.6
Оптовая цена: 5.8
В упаковке: 500
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
5.80
6.60
500 В наличии шт
А25х1.2 гост 13942

А25х1.2 гост 13942
Артикул: 7005
Единицы: шт
Наличие: 368
Розничная цена: 4.15
Оптовая цена: 3.63
В упаковке: 500
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
3.63
4.15
500 В наличии шт
А26х1.2 гост 13942

А26х1.2 гост 13942
Артикул: 7007
Единицы: шт
Наличие: 168
Розничная цена: 5
Оптовая цена: 4.42
В упаковке: 100/200
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
4.42
5.00
100/200 В наличии шт
А28х1.2 гост 13942

А28х1.2 гост 13942
Артикул: 7009
Единицы: шт
Наличие: 230
Розничная цена: 7.4
Оптовая цена: 6.55
В упаковке: 250/50
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
6.55
7.40
250/50 В наличии шт
А29х1.2 гост 13942

А29х1.2 гост 13942
Артикул: 7011
Единицы: шт
Наличие: 246
Розничная цена: 4.95
Оптовая цена: 4.35
В упаковке: 250
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
4.35
4.95
250 В наличии шт
А30х1.2 гост 13942

А30х1.2 гост 13942
Артикул: 7013
Единицы: шт
Наличие: 318
Розничная цена: 6.3
Оптовая цена: 5.5
В упаковке: 100
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
5.50
6.30
100 В наличии шт
А32х1.2 гост 13942

А32х1.2 гост 13942
Артикул: 7015
Единицы: шт
Наличие: 85
Розничная цена: 6.6
Оптовая цена: 5.8
В упаковке: 250
<p>ГОСТ 13942-86 — кольцо стопорное для вала. Широко применяется в машиностроении, приборостроении и прочих производственных, промышленных и строительных отраслях.<p><br><br>
5.80
6.60
250 В наличии шт
Страницы: 1 2 След. Все


Сравнительные величины толщин в стопорных кольцах

Усл. ГОСТ DIN Усл. ГОСТ DIN Усл. ГОСТ DIN Усл. ГОСТ DIN Усл. ГОСТ DIN
диам. 13942 471 диам. 13942 471 диам. 13942 471 диам. 13942 471 диам. 13942 471
4 0,4 0,4 24 1,2 1,2 54 2,0 2,0 95 3,0 3,0 170 3,0 4,0
5 0,6 0,6 25 1,2 1,2 55 2,0 2,0 98 3,0 175 3,0 4,0
6 0,7 0,7 26 1,2 1,2 56 2,0 2,0 100 3,0 3,0 180 3,0 4,0
7 0,8 0,8 27 1,2 1,5 58 2,0 2,0 102 3,0 185 3,0 4,0
8 1,0 0,8 28 1,2 1,5 60 2,0 2,0 105 3,0 4,0 190 3,0 4,0
9 1,0 1,0 29 1,2 1,5 62 2,0 2,0 108 3,0 200 4,0
10 1,0 1,0 30 1,2 1,5 63 2,0 110 3,0 4,0 210 5,0
11 1,0 1,0 32 1,2 1,5 65 2,5 2,5 112 3,0 220 5,0
12 1,0 1,0 34 1,2 1,5 68 2,5 2,5 115 3,0 4,0 230 5,0
13 1,0 1,0 35 1,7 1,5 70 2,5 2,5 120 3,0 4,0 240 5,0
14 1,0 1,0 36 1,7 1,75 72 2,5 2,5 125 3,0 4,0 250 5,0
15 1,0 1,0 37 1,7 1,75 76 2,5 2,5 130 3,0 4,0 260 5,0
16 1,2 1,0 38 1,7 1,75 78 2,5 2,5 135 3,0 4,0 270 5,0
17 1,2 1,0 40 1,7 1,75 80 2,5 2,5 140 3,0 4,0 280 5,0
18 1,2 1,2 42 1,7 1,75 82 2,5 2,5 145 3,0 4,0 290 5,0
19 1,2 1,2 45 1,7 1,75 85 2,5 3,0 150 3,0 4,0 300 5,0
20 1,2 1,2 46 1,7 1,75 88 3,0 3,0 155 3,0 4,0
22 1,2 1,2 48 1,7 1,75 90 3,0 3,0 160 3,0 4,0
23 1,2 1,2 50 2,0 2,0 92 3,0 3,0 165 3,0 4,0
52 2,0 2,0

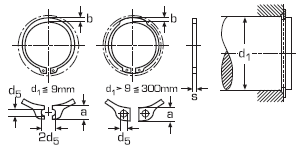

Кольцо стопорное на вал din 471 чертеж

Стандарт DIN 471 соответствует ГОСТ 13942.

Описание:

 DIN 471 Кольцо стопорное наружное для вала, стальное, эксцентрическое, нормальное исполнение, форма А.

Материалы:

  • Сталь: сталь пружинная
  • Сталь с покрытием: оксидирование, фосфатирование, гальваническая оцинковка
  • Нержавеющая сталь: А2

Размеры стопорных наружных колец для валов DIN 471 в мм

d1 а макс. b d5 мин. s
4 2.2 0.9 1 0.4
5 2.5 1.1 1 0.6
6 2.7 1.3 1.2 0.7
7 3.1 1.4 1.2 0.8
8 3.2 1.5 1.2 0.8
9 3.3 1.7 1.2 1
10 3.3 1.8 1.5 1
11 3.3 1.8 1.5 1
12 3.3 1.8 1.7 1
13 3.4 2 1.7 1
14 3.5 2.1 1.7 1
15 3.6 2.2 1.7 1
16 3.7 2.2 1.7 1
17 3.8 2.3 1.7 1
18 3.9 2.4 2 1.2
19 3.9 2.5 2 1.2
20 4 2.6 2 1.2
22 4.2 2.8 2 1.2
23 4.3 2.9 2 1.2
24 4.4 3 2 1.2
25 4.4 3 2 1.2
26 4.5 3.1 2 1.2
27 4.6 3.1 2 1.2
28 4.7 3.2 2 1.5
29 4.8 3.4 2 1.5
30 5 3.5 2 1.5
32 5.2 3.6 2.5 1.5
34 5.4 3.8 2.5 1.5
35 5.6 3.9 2.5 1.5
36 5.6 4 2.5 1.75
38 5.8 4.2 2.5 1.75
39 5.9 4.3 2.5 1.75
40 6 4.4 2.5 1.75
42 6.5 4.5 2.5 1.75
45 6.7 4.7 2.5 1.75
48 6.9 5 2.5 1.75
50 6.9 5.1 2.5 2
52 7 5.2 2.5 2
55 7.2 5.4 2.5 2
60 7.4 5.8 2.5 2
65 7.8 6.3 3 2.5
68 8 6.5 3 2.5
70 8.1 6.6 3 2.5
75 8.4 7 3 2.5
80 8.6 7.4 3 2.5
85 8.7 7.8 3.5 3
90 8.8 8.2 3.5 3
95 9.4 8.6 3.5 3
100 9.6 9 3.5 3
110 10.1 9.6 3.5 4
120 11 10.2 3.5 4
130 11.6 10.7 4 4
140 12 11.2 4 4
d1 а макс. b d5 мин. s
