Рамный дюбель

Подбор параметров
Тип крепежа
Диаметр
Длина
Покрытие
Розничная цена
От
До
8.30
12.48
16.65
20.83
25
Баннер 1

Арт Наименование Опт Розница В упаковке Наличие Купить Ед
MF 8х72

MF 8х72
Артикул: 1983
Единицы: шт
Наличие: 205
Розничная цена: 9.4
Оптовая цена: 8.25
В упаковке: 100/200
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
8.25
9.40
100/200 В наличии шт
MF 8х92

MF 8х92
Артикул: 1985
Единицы: шт
Наличие: 406
Розничная цена: 11
Оптовая цена: 9.85
В упаковке: 100/600
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
9.85
11.00
100/600 В наличии шт
MF 8х112

MF 8х112
Артикул: 1987
Единицы: шт
Наличие: 890
Розничная цена: 13
Оптовая цена: 11.3
В упаковке: 100/600
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
11.30
13.00
100/600 В наличии шт
MF 8х132

MF 8х132
Артикул: 1989
Единицы: шт
Наличие: 392
Розничная цена: 9.5
Оптовая цена: 8.4
В упаковке: 100/800
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
8.40
9.50
100/800 В наличии шт
MF 8х152

MF 8х152
Артикул: 1991
Единицы: шт
Наличие: 51
Розничная цена: 17
Оптовая цена: 15.1
В упаковке: 100/800
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
15.10
17.00
100/800 В наличии шт
MF 8х172

MF 8х172
Артикул: 1993
Единицы: шт
Наличие: 98
Розничная цена: 18
Оптовая цена: 15.8
В упаковке: 100/600
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
15.80
18.00
100/600 В наличии шт
MF 10х52

MF 10х52
Артикул: 1995
Единицы: шт
Наличие: 260
Розничная цена: 8.3
Оптовая цена: 7.35
В упаковке: 70/100
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
7.35
8.30
70/100 В наличии шт
MF 10х72

MF 10х72
Артикул: 1997
Единицы: шт
Наличие: 450
Розничная цена: 9.9
Оптовая цена: 8.7
В упаковке: 100/600
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
8.70
9.90
100/600 В наличии шт
MF 10х92

MF 10х92
Артикул: 1999
Единицы: шт
Наличие: 854
Розничная цена: 12
Оптовая цена: 10.4
В упаковке: 100/600
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
10.40
12.00
100/600 В наличии шт
MF 10х112

MF 10х112
Артикул: 2001
Единицы: шт
Наличие: 583
Розничная цена: 14
Оптовая цена: 12.2
В упаковке: 0/100
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
12.20
14.00
0/100 В наличии шт
MF 10х132

MF 10х132
Артикул: 2003
Единицы: шт
Наличие: 294
Розничная цена: 18
Оптовая цена: 15.9
В упаковке: 40/100
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
15.90
18.00
40/100 В наличии шт
MF 10х152

MF 10х152
Артикул: 2005
Единицы: шт
Наличие: 343
Розничная цена: 20
Оптовая цена: 17.8
В упаковке: 100/400
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
17.80
20.00
100/400 В наличии шт
MF 10х182

MF 10х182
Артикул: 2007
Единицы: шт
Наличие: 290
Розничная цена: 23
Оптовая цена: 20.1
В упаковке: 100/300
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
20.10
23.00
100/300 В наличии шт
MF 10х202

MF 10х202
Артикул: 2009
Единицы: шт
Наличие: 418
Розничная цена: 25
Оптовая цена: 22.4
В упаковке: 100/300
Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
22.40
25.00
100/300 В наличии шт

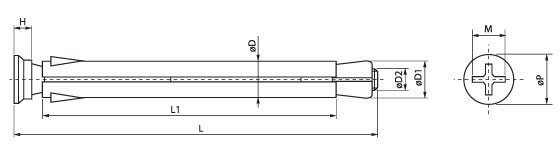

рамный дюбель чертеж

технические характеристики

Обозначение D
диаметр
анкера, мм
D2
диаметр
винта, мм
D1
диаметр
гайки, мм
L
длина
винта, мм
L1
длина
втулки, мм
P
диаметр
головки, мм
H
высота
головки, мм
10х72 9,60-9,90 М6 9,70-9,90 88,0 72,0 12,85-13,20 3,00
10х92 9,60-9,90 М6 9,70-9,90 108,0 92,0 12,85-13,20 3,00
10х112 9,60-9,90 М6 9,70-9,90 128,0 112,0 12,85-13,20 3,00
10х132 9,60-9,90 М6 9,70-9,90 148,0 132,0 12,85-13,20 3,00
10х152 9,60-9,90 М6 9,70-9,90 168,0 152,0 12,85-13,20 3,00
10х182 9,60-9,90 М6 9,70-9,90 198,0 182,0 12,85-13,20 3,00
10х202 9,60-9,90 М6 9,70-9,90 218,0 202,0 12,85-13,20 3,00


Обозначение мин.
глубина
анкеровки,
мм
мин.
вырыв.
сила, кН
бетон В 25
мин.
вырыв.
сила, кН
кирпич
мин.
вырыв.
сила, кН
легкий бетон
мин.
срезающая
сила, кН
бетон В 25
10х72 30,0 5,50 5,10 1,90 4,90
10х92 30,0 5,50 5,10 1,90 4,90
10х112 30,0 5,50 5,10 1,90 4,90
10х132 30,0 5,50 5,10 1,90 4,90
10х152 30,0 5,50 5,10 1,90 4,90
10х182 30,0 5,50 5,10 1,90 4,90
10х202 30,0 5,50 5,10 1,90 4,90


Материал
Винт — сталь 1008 / конус — цинковый сплав / втулка — оцинкованная сталь.
Покрытие
Втулка — белый цинк 12 мкм / винт — жёлтый цинк 5 – 7 мкм.
Особенности
и
применение
Металлический рамный анкер состоит из металлической разрезанной втулки, винта и конусной гайки со специальными фиксаторами. При вкручивании винта, конус благодаря специалным фиксаторам, равномерно и плавно втягивается во втулку, которая распирается и заклинивается в просверленном отверстии. Блокирующие части по краям дюбеля обеспечивают защиту от воздействия растягивающей и сжимающей нагрузок, особенно в металлических и пластиковых рамах.
Сквозной монтаж. Максимальный момент затяжки 5 Нм. Применяется для монтажа окон ПВХ, алюминиевых рам, дверных коробок, в бетоне, природном камне, полнотелом кирпиче, лёгком бетоне.


рамный дюбель применениерамный дюбель применениерамный дюбель применениерамный дюбель применениерамный дюбель применение
